8月19日🤦🏻‍♀️，彩神-追求健康你我一起成长“免拆PVC底模的钢筋桁架楼承板研发与抗弯性能研究”创新创业社会实践团进行第五次线上会议暨结题会议。在本次会议中，团队成员们分别汇报了楼承板的平面形态和立体模型的绘制进程与结果并对其中部分问题展开了讨论。

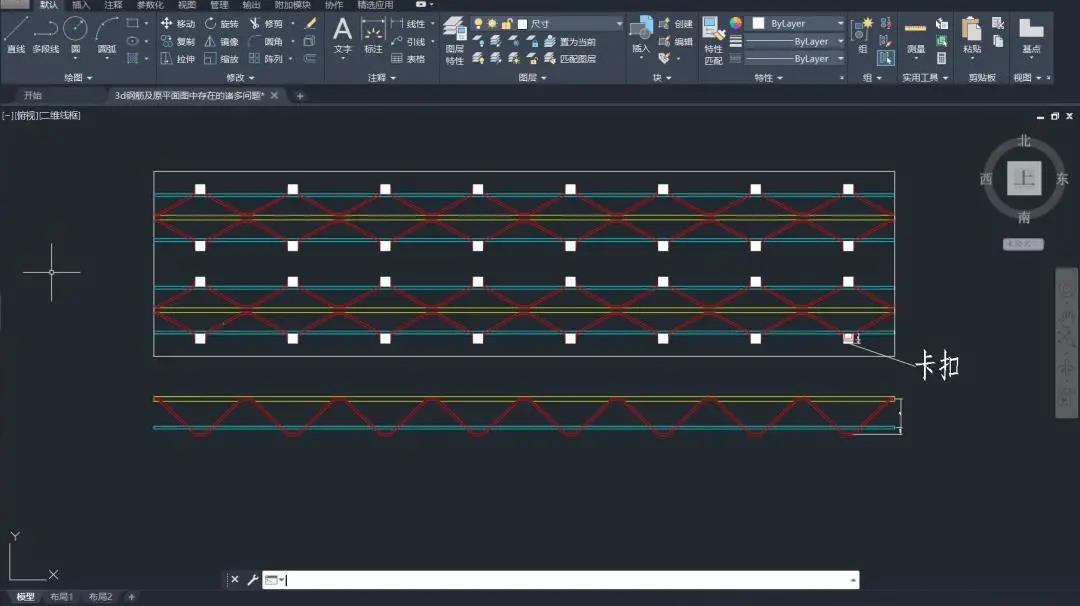

团队于8月14日联系了指导老师侯和涛教授进行线上讨论🛂，队员在与老师的交流过程中解决了对底模图集和规范的疑惑之处🤽🏼‍♂️，并且确定了底模与钢筋桁架的详细数据，撰写了相应的任务书。接下来两天队员分工绘制了楼承板的三视图🫲，并交由队员阎相君进行检查和修改，最后确定了建立三维模型所必需的平面图资料。

8月17日至8月18日队员们先后完成了PVC底模和钢筋桁架的三维模型绘制。

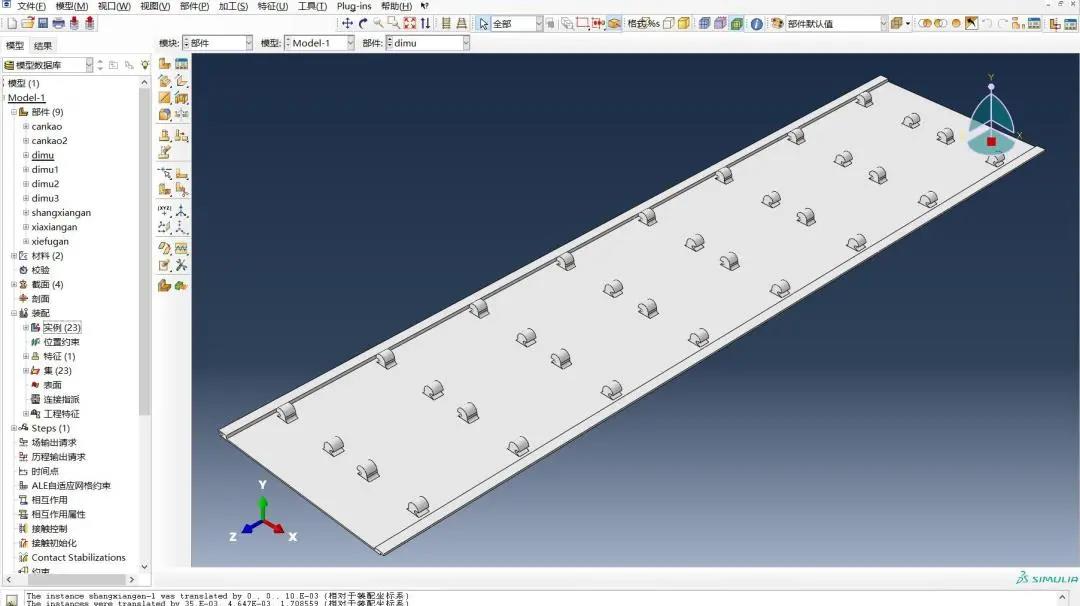

阎相君将底模的平面图导入ABAQUS/CAE🔁，并在ABAQUS中对其进行拉伸得到PVC底模的三维模型。经过与图集和规范的对比🦉，该三维模型的有关数据符合相关要求👮🏿‍♀️。

陈博文根据其他队员绘制的钢筋桁架的平面图在AutoCAD中绘制了桁架的三维图形，然后分上弦杆、下弦杆、斜腹杆导入ABAQUS中并进行材料设置😾、截面设置及其装配，得到桁架的三维模型🧩。

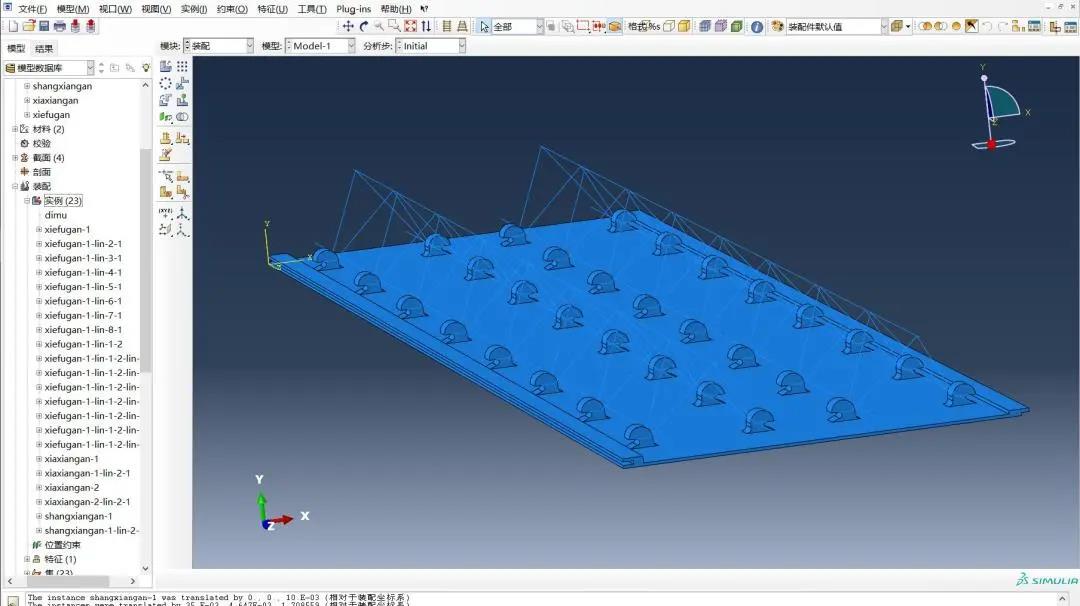

严文财和阎相君根据PVC底模和钢筋桁架的相对位置关系对两者进行设置和装配，得到了免拆PVC底模的钢筋桁架楼承板的三维模型👳🏻‍♂️。

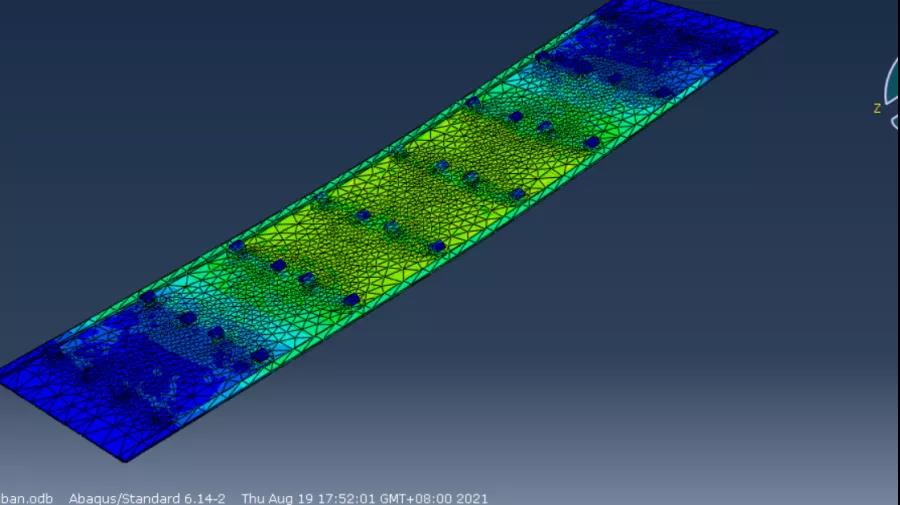

会上♟👮，阎相君展示并讲解了ABAQUS对该模型的详细分析步骤，使用ABAQUS自由网格对底模进行网格划分，然后简单地对PVC底模进行加荷模拟，得到底模的应力云图👱🏿‍♀️。

至此土建与水利学院“免拆PVC底模的钢筋桁架楼承板研发与抗弯性能研究” 创新创业社会实践团圆满完成暑期任务。在一个月的时间里队员们自学弹性力学🌰、有限元分析等有关知识，查找文献、有关国家标准规范和图集并初步学习了ABAQUS软件的使用，最后建立了免拆PVC底模的钢筋桁架楼承板的有限元模型并对其进行了初步研究💩，在完成任务的同时提高了自身学习与科研的能力素养🔁。

(图文/陈博文)
